Если вы хотя бы раз в своей жизни занимались ремонтом или покраской поверхностей, вы наверняка замечали, что спустя какое-то время окрашенная поверхность портится, изменяя цвет или покрывается трещинами. В этой статье мы подробно расскажем вам о том, какие существуют дефекты лакокрасочного покрытия металлоконструкций и каким образом их можно устранить.
Не спешите складывать все принадлежности для покраски после того, как закончите красить металлоконструкции. После высыхания краски маляры-любители нередко замечают пятна с неидеальной поверхностью краски или отклонения в блеске или цвете краски. Подкрашивая такие мелкие дефекты краски, можно добиться профессиональных результатов.
Технологические дефекты ЛКП металлоконструкций: виды
Нарушения лакокрасочного покрытия металлоконструкций происходят по разным причинам, которые, в свою очередь, приводят к различным видам дефектов. Ниже мы расскажем вам о том, почему возникают те или иные дефекты.

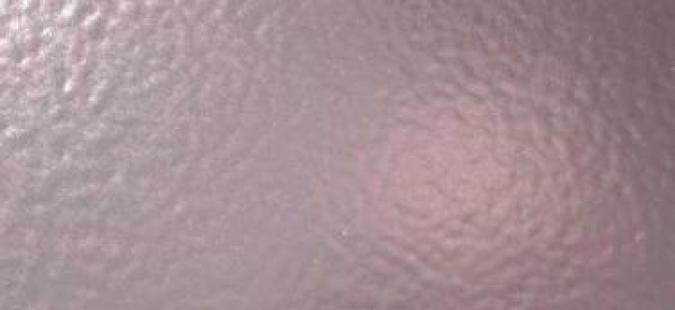

Дефект лакокрасочного покрытия – шагрень
Шагрень представляет собой шершавые неровности на металлической конструкции и является одной из самых распространенных проблем, связанных с нарушением лакокрасочной поверхности. Это явление может появляться по многим причинам.
Основные причины шагрени
Как правило, в большинстве случаев шагрень возникает из-за неправильно выполненного процесса пневматического распыления при окрашивании.
Если давление сжатого воздуха было слишком высоким, то избежать шагрени, скорее всего, не получится. Кроме того, такая проблема возникает, если сжатый воздух недостаточно очищен. Также, чтобы избежать такого дефекта лакокрасочного покрытия металлоконструкций, при окрашивании следует учитывать такие факторы, как температура и относительная влажность воздуха.
Чтобы восстановить неровную поверхность, дайте поверхности затвердеть, а затем аккуратно протрите ее наждачной бумагой, и нанесите новый слой свежим материалом, используя чистое оборудование. Перед покраской удалите всю пыль и грязь и очистите все кисти / валики.

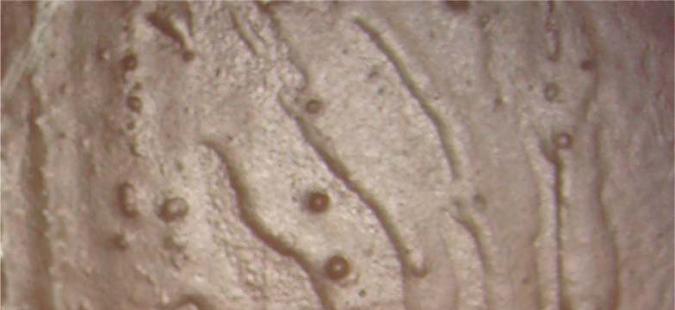

Дефект лакокрасочного покрытия – кратеры
Кратеры — это дефекты ЛКП металлоконструкций, которые выглядят, как небольшие отверстия, напоминающие лунные кратеры. Этот дефект также является распространенным и нуждается в предотвращении во время выполнения окрашивания.
Основные причины образования кратеров
В большинстве случаев кратеры возникают из-за некачественной подготовки поверхности. Также они могут возникнуть из-за использования неподходящего растворителя и нарушения отведенного времени, в течение которого материал должен затвердеть.
Такой дефект лакокрасочного покрытия металлоконструкций может происходить при следующих условиях:
- Растворитель «заперт» в предыдущем слое.
- В технологии «мокрым по мокрому» — чрезмерная толщина грунта-выравнивателя.
- Слишком высокая скорость подачи воздуха для вентиляции.
- Чрезмерная толщина краски.
- Толстый слой краски, нанесенный на пористую подложку.
- Полувысохший верхний слой.
- Холодная поверхность.
- Слишком теплый воздух.
Когда произошло расслоение, зачистите, очистите и нанесите подходящее промежуточное/подстилающее покрытие и (при необходимости) финишное покрытие.

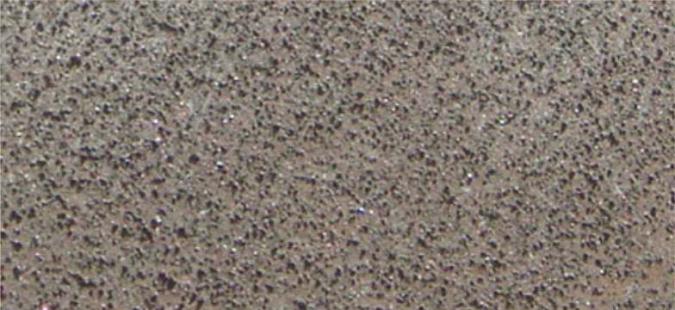

Дефект лакокрасочного покрытия – сорность
Такой дефект сопровождается появлением небольших соринок на лакокрасочной поверхности, что значительно портит внешний вид поверхности и требует немедленной покраски.
Основные причины сорности
Такой дефект лакокрасочного покрытия металлоконструкций возникает из-за неправильной подготовки материалов, а также загрязнения растворителя. Можно сказать, что сорность появляется от любых загрязнений в процессе работы — будь то растворитель или любые другие инструменты маляра.
Исправьте неравномерное нанесение краски, зачистите и удалите все отслоившиеся сухие брызги, повторно нанеся краску на проблемный участок или финишное покрытие.
Дефект покрытия металлической конструкции – морщинистость
Данный дефект ЛКП металлоконструкций представляет собой неровности, внешне напоминающие морщины человека.
Причины морщинистости
Морщинистость возникает в том случае, когда при окрашивании используется неподходящий растворитель. Помимо этого, такой дефект может возникнуть при нарушении необходимого температурного режима и влажности воздуха.
Этот дефект лакокрасочного покрытия металлоконструкций чаще всего происходит при глянцевых материалах при наружных работах в условиях, способствующих быстрому образованию поверхностной «корки», например в сухую, яркую, ветреную погоду.
В этих условиях сморщивание, вероятно, будет наиболее серьезным, если краска была нанесена сильно. Образование поверхностной «корки» снижает подачу кислорода к находящейся под ней краске; если покрытие слишком толстое, для полного высыхания и отверждения может потребоваться несколько дней или даже недель.
Если покрытие все еще слегка влажное, удалите его с помощью растворителя и повторно нанесите тонкий ровный слой при правильной температуре. Убедитесь, что проблема связана с толщиной, а не с составом. Если сморщенное покрытие полностью высохло, его можно отшлифовать и заново покрыть правильным способом.
Для ремонта поверхности участка удалите шелушащуюся и сморщенную краску. Устраните все источники проникновения влаги. Убедитесь, что на уровне земли, парапетов, лестничных площадок, подоконников и т. д. установлены гидроизоляционные прокладки. Дайте подложке хорошо просохнуть. Перекрасьте в надлежащих погодных условиях.

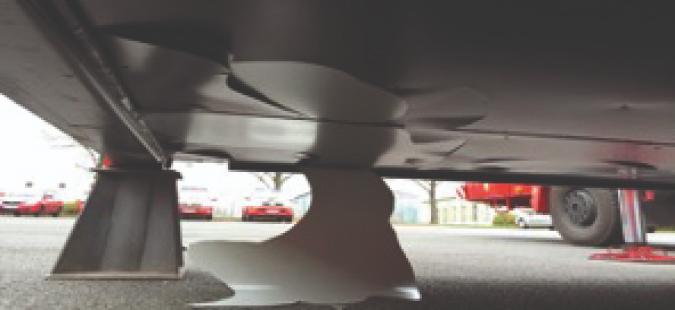

Дефекты лакокрасочного покрытия металлоконструкций: потеки и наплывы
Потеки и наплывы лакокрасочного покрытия металлоконструкций появляются в результате стекания краски во время ее нанесения.
Причины возникновения потеков и наплывов
Эта проблема возникает из-за нанесения неправильной толщины лакокрасочного покрытия металлоконструкций. Если вы наносите слишком толстый слой, то избежать потеков будет сложно.
Если не соединить «мокрые края» до того, как они затвердеют, это может привести к чрезмерной толщине пленки и образованию потеков и наплывов. Чтобы устранить дефект, перед выравниванием и повторным нанесением необходимо дать покрытию полностью затвердеть.
Избегайте образования отложений, равномерно нанося покрытие, и избегайте толстых слоев. Планируйте работу соответствующим образом, чтобы влажная кромка оставалась открытой.
Дефект лакокрасочного покрытия – трещины
В процессе использования уже окрашенной поверхности на ней могут появиться трещины. Однако этот дефект лакокрасочного покрытия металлоконструкций порой возникает и в процессе окрашивания.
Все виды этого дефекта указывают на наличие тяжести, которые поверхность не способна выдержать вследствие отсутствия должной гибкости.
Это может быть результатом старения и последующего охрупчивания системы; изменения (например, расширения или сжатия) в основе или нанесения трудно сохнущих покрытий поверх более мягких.
Типичный пример последнего — это нанесение на мягкие покрытия обычных красок. Незначительные трещины на поверхности, трещины или трещины иногда можно устранить путем затирания, заполнения, если необходимо, и повторного окрашивания. В тяжелых случаях, особенно если трещины распространяются на всю толщину пленки, поверхность необходимо зачистить.
Причины возникновения дефекта в виде трещин
Треснуть может плохо подготовленная к покраске поверхность. Кроме того, этот дефект возникает из-за нанесения неподходящих друг другу материалов.
Неудовлетворительная адгезия или шелушение
Такой дефект лакокрасочного покрытия металлоконструкций возникает как при окрашивании, так и во время эксплуатации поверхности.
Причины возникновения адгезии как дефекта лакокрасочного покрытия металлоконструкций
Этот дефект покрытия металлических конструкций возникает из-за несоблюдения требований по температуре и влажности воздуха, а также загрязнения сжатого воздуха.
Как и в случае образования пузырей, влага под пленкой краски является частой причиной отслаивания, как и нанесение краски на порошкообразные или рыхлые поверхности и предыдущие покрытия. Грязь, остатки масла, смазки и полироли на поверхности ухудшают адгезию и могут привести к отслаиванию.
После возникновения такого дефекта лакокрасочного покрытия металлоконструкций небольшие участки отслаивающейся краски часто можно устранить, удалив отслаивающийся материал обратно до твердого края, прикоснувшись и выдвигая по мере необходимости, а затем повторно нанеся покрытие. Если отслаивание обширное или общая адгезия системы сомнительна, поверхность следует полностью очистить перед перекрашиванием.
Проколы или пористость лакокрасочного покрытия металлоконструкций
Такой дефект по внешнему виду напоминает проколы от булавки. Из-за него прочность материала снижается и покрытие уже не выполняет защитные свойства.
Основные причины, способствующие образованию различных частиц в слое лакокрасочного покрытия и выходу их на поверхность
Проколы и пористость возникают в том случае, если при окрашивании в лакокрасочном материале содержится вода или частицы воздуха, а также при неправильной подготовке поверхности.
Разнооттеночность и неравномерный блеск
Такой дефект лакокрасочного покрытия металлоконструкций характеризуется различием блеска в разных частях окрашенной поверхности.
Причины появления дефекта
Разнооттеночность возникает из-за неправильного пневматического распыления при окрашивании, а именно повышенного или пониженного давления сжатого воздуха.
По мере старения покрытия следует ожидать постепенной потери блеска. Ранняя потеря блеска может быть вызвана нанесением краски или лака в неподходящих условиях, например. низкая температура или высокая влажность, или к поверхностям, на которых есть жир, масло, воск для полировки или другие загрязнения.
Другими причинами возникновения этого дефекта лакокрасочного покрытия металлоконструкций являются чрезмерное разбавление и использование неподходящих разбавителей. Некоторые из причин потери блеска также могут вызывать медленное высыхание. Если покрытие сохнет удовлетворительно и на него не влияет иное, нанесение следующего слоя обычно восстанавливает блеск.
Не происходит полное отверждение лакокрасочного покрытия
Когда не происходит полное отверждение лакокрасочного покрытия, поверхность остается липкой после окрашивания.
Причины отлипа на поверхности ЛКП металлоконструкций
Такой дефект происходит при неправильной пропорции использования материалов. Кроме того, он может возникнуть в том случае, если был нарушен процесс отверждения лакокрасочного покрытия.
Если краска остается мягкой, липкой или даже влажной в течение длительного времени, возможные причины – нанесение в неподходящих условиях, например плохая вентиляция, низкая температура, чрезмерная влажность, химическое загрязнение или нанесение на поверхности, на которых есть жир, масло, воск или аналогичные загрязнения.
Высыхание также может быть замедлено, если предыдущему слою не дали достаточно затвердеть. Использование неподходящих разбавителей также может замедлить высыхание.
Улучшение атмосферных условий, когда они являются причиной медленного высыхания, может позволить покрытию в конечном итоге высохнуть, хотя вполне вероятно, что его внешний вид может быть ухудшен и может потребоваться нанесение дополнительного слоя.
Если причиной является поверхностное загрязнение, обычно необходимо удалить пораженный материал, тщательно очистить поверхность и перекрасить.
Непрокрас и плохая укрывистость лакокрасочного покрытия
Непрокрас — это различие цветовой гаммы краски в разных частях лакокрасочного покрытия. Этот дефект лакокрасочного покрытия металлоконструкций возникает довольно часто, потому что маляры пренебрегают соблюдением технологического процесса окрашивания.
Причины непрокраса изделий из металла
Чтобы избежать непрокраса изделий из металла, необходимо перед началом окрашивания проверить давление сжатого воздуха — оно не должно быть завышенным или заниженным.
Дефекты лакокрасочного покрытия металлоконструкций: опыл
При опыле поверхность выглядит шероховатой и неровной. Такой дефект значительно ухудшает внешний вид изделия и вынуждает мастера заново производить покраску.
Причины опыла
Опыл возникает в том случае, если уже после окраски на еще не высохший материал попадают частицы краски. Это приводит к образованию неровностей, которые после высыхания имеют шероховатый вид.
Дефект лакокрасочного покрытия – «рыбий глаз»
Такой дефект по виду напоминает большую каплю, внутри которой находится небольшая частица пыли. Безусловно, это сразу бросается в глаза при эксплуатации покрытия.
Причина возникновения дефекта «рыбий глаз»
Данный появляется, если в процессе окрашивания на лакокрасочном покрытии оказывается капля воды или масла, либо если само лакокрасочное покрытие загрязнено водой или маслом.
Белесоватость лакокрасочного покрытия как дефект лакокрасочного покрытия металлоконструкций
Это молочно-белый налет на поверхности лакокрасочного покрытия, появление которой в процессе высыхания лака вызвано конденсацией влаги воздуха и/или выделением одного или нескольких твердых компонентов краски.
Причина возникновения дефекта “белесоватость ЛПК металлоконструкции”
Такой дефект лакокрасочного покрытия металлоконструкций может также появиться на старых поверхностях, если они снова станут влажными.
Если белесоватость разрушила пленку краски, пораженный участок следует удалить и перекрашивать отложить до тех пор, пока он не станет прозрачным и не прекратится выцветание.
Металлические конструкции с гарантией на лакокрасочное покрытие металлоконструкций от компании “Инжстройбюро”
После прочтения этой статьи вы стали лучше разбираться в том, каким образом должно происходить нанесение ЛКП на металлоконструкции. Если вы планируете самостоятельно заниматься окрашиванием, то обязательно уделяйте внимание подготовке лакокрасочных материалов и всех инструментов. Это необходимо, чтобы избежать загрязнений и, как следствие, дефектов, описанных в данной статье.
Однако мы рекомендуем вам обращаться за покраской металлических конструкций в нашу компанию, так как мы даем вам гарантию на лакокрасочное покрытие металлоконструкций. У нас вы можете заказать изготовление и монтаж из высококачественных прочных металлоконструкций, которые будут служить вам долгие годы.
Наша компания “Инжстройбюро” занимается промышленным строительством разной направленности, монтажом металлоконструкций, а также строительством складов и быстровозводимых зданий. Если у вас остались вопросы или вы желаете приобрести услугу у нас — звоните по номеру телефона, указанному на нашем сайте. Ждем вашего звонка!
